Программно-аппаратный комплекс управления светом по протоколу DMX.

Сделано в России.

В начало | Контроллеры | Схемы

Фара это:

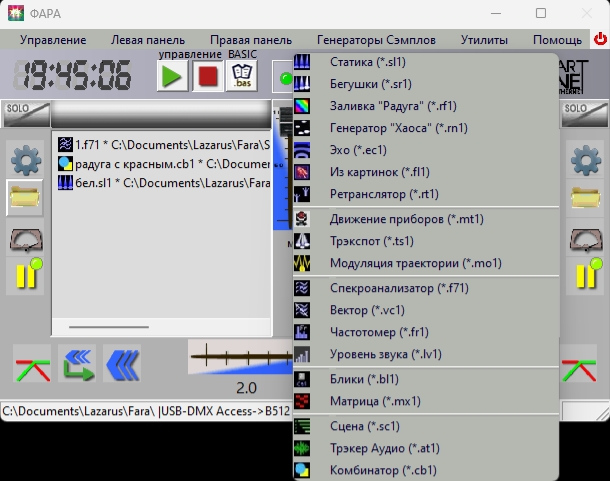

Главная идея ФАРЫ это предоставление мощных инструментов художнику по свету. В результате появились сэмплы - небольшие генераторы в которых нужно указать какие приборы использовать, ввести некоторые регуляторы - определяющие поведение сэмпла и запустить сэмпл на панели.

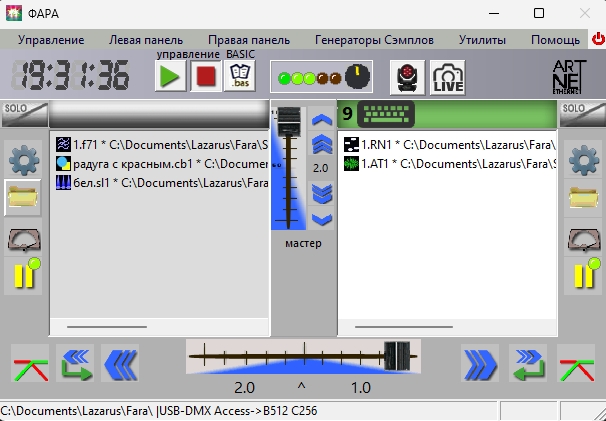

Вторая идея - это две рабочих панели для сэмплов. Переключение между ними выполняется кроссфейдером внизу главного окна программы. Кроссфейдер можно двигать мышкой, клавишами управления курсора, программой на бэйсике, или кнопкой перемещения кроссфейдера, тогда он поедет сам. Время перемещения кроссфейдера и тип переключения задаётся в окне выбора.

Третья идея - убрать ограничение по количеству каналов. В результате появилась схема каскадного включения контроллеров. Если адресов не хватает - просто добавь ФАРУ. Для каскадного включения используются контроллеры В-512

Четвертая идея, это замена адресов DMX именами, в результате в ФАРЕ используются имена приборов и имена адресов DMX, это позволяет легко менять адреса приборов или их тип и это никак не повлияет на сэмплы. ФАРА не использует физические адреса DMX если её явно не заставить, а только имена адресов. Вы можете заменить прибор на другой задать имя прибора и имена основных адресов такое же как и старого, а ФАРА найдет адреса с нужными ей именами и подолжит выполнение программ как будто никаких замен не было. Имена приборов задаются в библиотекаре входящем в комплект, вызывается в Меню-Утилиты-Библиотекарь. Косвенная опасность - менять имена приборов и адресов нельзя, придётся переписывать сэмплы. Использовать одинаковые имена DMX в одном приборе нельзя.

Пятая идея, это создание управляемой цветомузыки - в результате появились сэмплы "Спектроанализатор", "Частотомер", "Измеритель уровня". С помощью этих сэмплов можно создавать очень яркие, динамичные световые картины реагирующие на музыку.

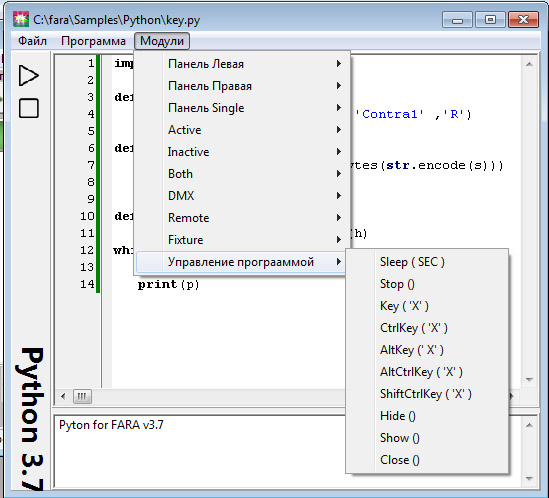

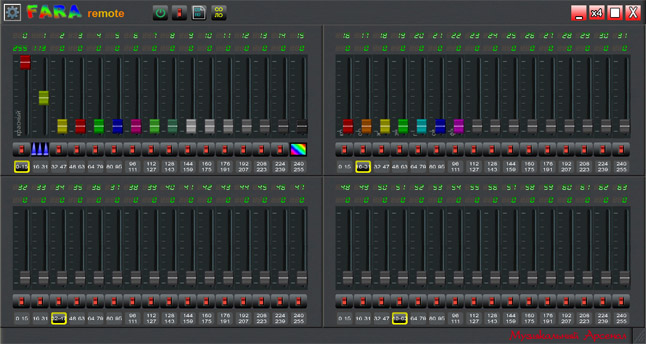

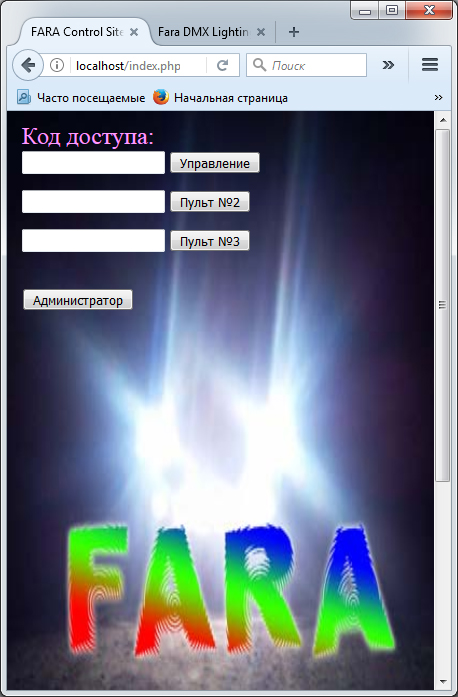

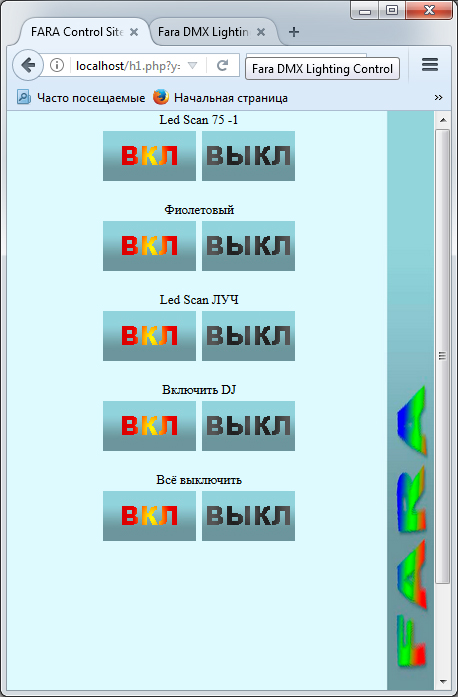

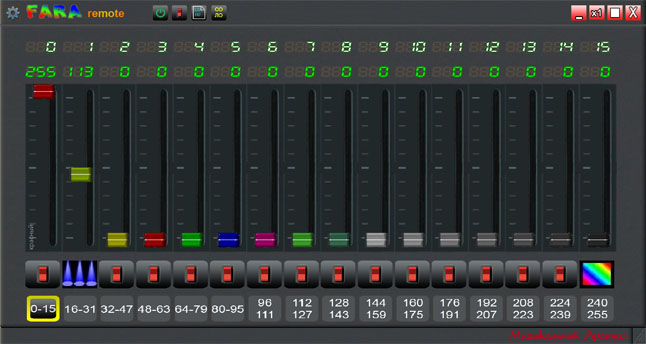

Шестая идея, это универсальное дистанционное управление, в результате ФАРОЙ можно управлять одновременно с разных устройств: Смартфоны, Планшеты, МИДИ контроллеры и клавиши, промышленные сенсорные дисплеи и контроллеры, интернет страничка, DMX пульты. Пульт управления есть для ОС LINUX. Реакция ФАРЫ на все эти устройства определяется программой на Бэйсике и ограничивается только возможностями программиста.

Ещё одна идея - возможность включить свет сразу после установки программы и распределения адресов - имён приборов. Для этого создана папка /samples/demo/. Сэмплы которые находятся в этой папке можно включать сразу при условии правильного применения названий приборам. Contra, Side, Front, Head. В этой папке есть программа управления сэмплами demo.bas её можно загрузить и включить (можно просто перетащить её из проводника на любую панель).

Программа написана в среде программирования LAZARUS и распространяется бесплатно, "как есть", при этом не предоставляются какие либо гарантии явные или подразумеваемые. Полный текст лицензии можно найти в папке с программой.

Обновления программы нужно устанавливать самостоятельно, для этого нужно скачать свежую версию FaraLighInstaller и установить его на своем компьютере. При установке инсталлятор предупредит о возможности обновления версии.

ДШИ №2, Сургут ДШИ Фантазия, Тюмень

Контроллеры

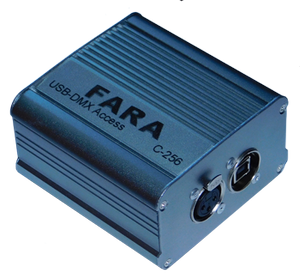

С-256.

Это самая удобная модель для небольших приложений - таких как цветомузыкальные фонтаны, кафе, дискотеки, сцены домов культуры и культурных центров.

Технические характеристики контроллера:

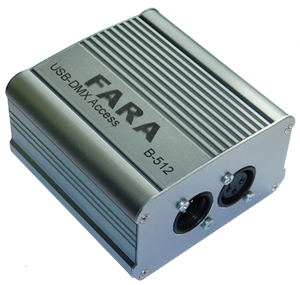

  В-512.

Контроллер использует всё адресное пространство DMX интерфейса. Дополнительно в него встроен Сплиттер DMX на 2 канала и DMX вход для управления ФАРОЙ. Для увеличения количества адресов DMX можно использовать каскадную схему включения.

Технические характеристики контроллера:


Максимальное количество адресов DMX
256
Максимальное количество подключаемых приборов
32
Интерфейс с компьютером
USB
Интерфейс с осветительными приборами
DMX 512
Гальваническая развязка входа USB от выхода DMX есть
Пробивное напряжение изоляции гальванической развязки (В) 1500
Тип разьёма для поключения к компьютеру
NAUSB-W
Тип разъёма для подключения DMX
XLR F 3pin
Максимальное количество адресов DMX (1 поток)
512
Количество дополнительных каскадов (потоков DMX)
не ограничено
Максимальное количество подключаемых приборов
64
Интерфейс с компьютером
USB
Интерфейс с осветительными приборами
DMX 512
Гальваническая развязка входа USB от выхода DMX
есть
Пробивное напряжение изоляции гальванической развязки (В) 1500
Тип разьёма для поключения к компьютеру
NAUSB-W
Тип разъёма для подключения DMX
XLR F 3pin
количество выходных разъемов 2 шт.
тип входного разъема XLR M 3pin
количество входных разъемов 1 шт.

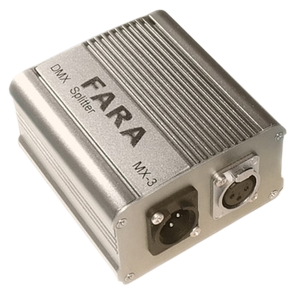

MX-3.

Cплиттер DMX позволяет увеличить количество прожекторов подключаемых к контроллеру. Кроме того, сплиттер имеет гальваническую развязку между входом и выходами - это обеспечивает дополнительную защиту контроллера, исключает помехи вызванные статическими разрядами.

Технические характеристики сплиттера:






Количество входов 1
Количество выходов 3
Гальваническая развязка входа от выходов есть
Пробивное напряжение изоляции гальванической развязки (В) 5000
Требуется внешний блок питания не менее 0,7А VAC VDC 9 - 24



Типовые схемы включения:

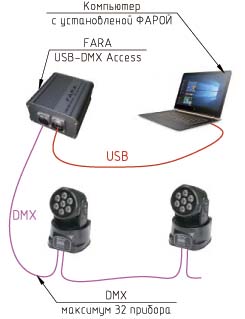

Простая схема включения при небольших расстояниях и количестве приборов не более 12. Вообще интерфейс DMX допускает подключение к одному выходу не более 32 приборов, но при условиях использования правильного кабеля, небольших расстояний и наличия терминатора на последнем приборе.

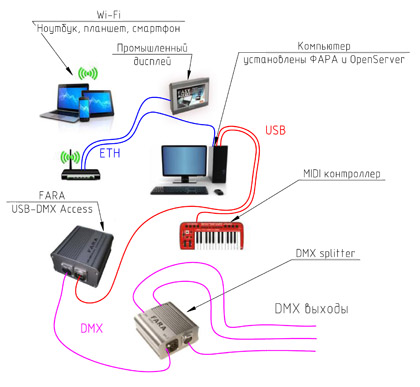

Полная схема включения с дополнительным сенсорным пультом, дистанционным управлением по Wi-Fi и контроллером MIDI.

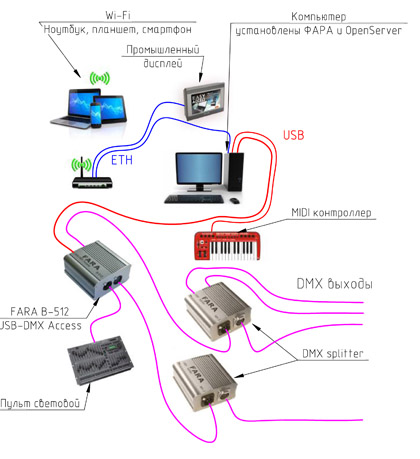

Максимальная схема включения контроллера В-512 с дополнительным сенсорным пультом, дистанционным управлением по Wi-Fi, световым пультом и контроллером MIDI.

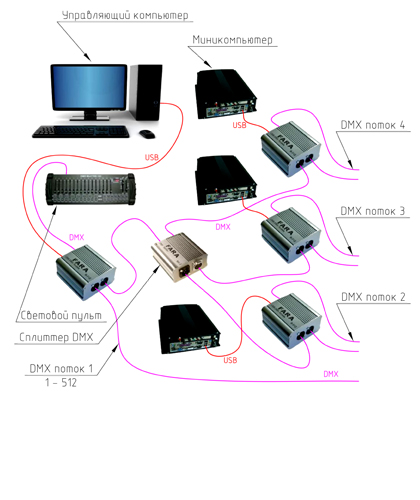

Каскадная схема включения позволяет увеличить количество DMX потоков чтобы получить необходимое количество каналов. Для каскадного включения используются контроллеры В-512. На схеме показана система имеющая 2048 адресов DMX.
